Надёжность промышленного оборудования и металлических опор зависит не только от конструкции крепежа, но и от качества основания, точности монтажа и правильного заполнения пространства под опорной плитой. Для таких работ MAPEI предлагает подливочные составы Mapefill и Mapefill 10 — текучие безусадочные материалы для фиксации оборудования, анкеровки опор и заполнения стыков.
В этой статье разберём, для каких задач применяют материалы, как подготовить бетонное основание и выполнить подливку. Конкретный состав и параметры работ необходимо выбирать по проекту и действующей технической документации MAPEI.
Для чего нужна анкеровка
Анкеровка и подливка обеспечивают передачу усилий от металлической конструкции или оборудования на бетонное основание. Состав заполняет зазор между фундаментом и опорной плитой, помогая создать плотный контакт и зафиксировать конструкцию в проектном положении.
Решения MAPEI для анкеровки применяются, в частности, при установке станков, прессов, турбин, компрессоров, генераторов, металлургического оборудования и опорных частей металлических колонн. Компания также указывает применение материалов для заполнения стыков сборных бетонных и железобетонных конструкций.

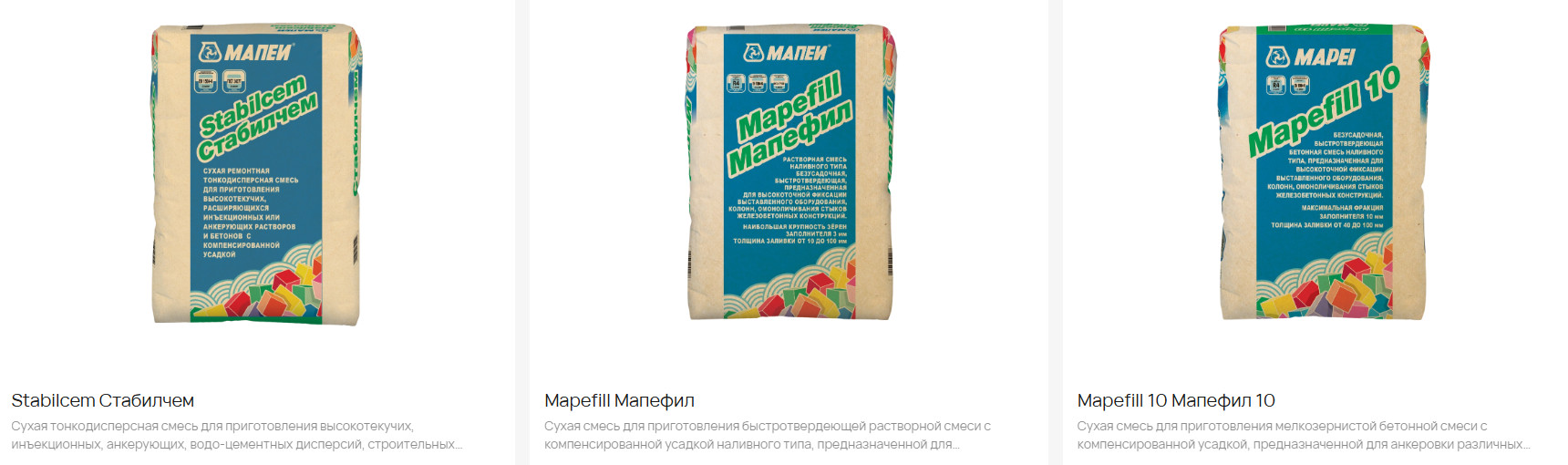

Материалы MAPEI для подливки
Mapefill
Mapefill — быстротвердеющий наливной состав с компенсированной усадкой для высокоточной фиксации оборудования, анкеровки опор и заполнения стыков. После смешивания с водой материал образует текучую растворную смесь. Производитель указывает диапазон толщины нанесения от 10 до 100 мм, температуру применения от +5 до +35 °C и прочность на сжатие не менее 70 МПа через 28 суток.
Mapefill используют для подливки под станины оборудования, металлические колонны и другие опорные элементы, если этот материал соответствует проекту и условиям объекта.
Mapefill 10
Mapefill 10 — мелкозернистая бетонная смесь с компенсированной усадкой для анкеровки крепёжных систем и опор, высокоточной установки оборудования и заполнения стыков. Максимальная фракция заполнителя составляет 10 мм. Согласно данным производителя, толщина нанесения составляет от 40 до 100 мм; увеличение до 200 мм допускается в предусмотренных условиях после консультации с технической поддержкой MAPEI.
Для Mapefill 10 производитель указывает прочность на сжатие более 75 МПа через 28 суток и температуру применения от +5 до +35 °C.
| Параметр | Mapefill | Mapefill 10 |
|---|---|---|
| Тип материала | Текучий быстротвердеющий раствор | Мелкозернистая текучая бетонная смесь |
| Максимальная фракция заполнителя | 3 мм | 10 мм |
| Толщина нанесения по данным MAPEI | 10–100 мм | 40–100 мм; до 200 мм — при соблюдении условий производителя |
| Прочность на сжатие через 28 суток | Не менее 70 МПа | Более 75 МПа |
Таблица помогает предварительно сравнить материалы, но не заменяет проектный подбор. Проверяйте техническую карту именно той партии и версии продукта, которая будет применяться на объекте.
Как подготовить основание
Перед подливкой необходимо оценить состояние фундамента и удалить бетон, который крошится, отслаивается или имеет недостаточную прочность. Поверхность очищают от пыли, грязи, масла, жира и других загрязнений, способных ухудшить сцепление.
Для решения MAPEI по анкеровке металлоконструкций указана шероховатость бетонной поверхности не менее 5 мм. Опорную плиту устанавливают в проектное положение, проверяют отметки и надёжно фиксируют до начала заливки.
Этапы анкеровки металлоконструкций
- Проверить проект. Уточнить тип крепежа, положение опоры, толщину подливки, требования к нагрузкам и условия твердения.
- Подготовить бетон. Удалить слабые участки, загрязнения и пыль. Создать требуемую шероховатость поверхности.
- Выставить конструкцию. Установить оборудование или металлоконструкцию в проектное положение и закрепить её от смещения.
- Смонтировать опалубку. Обеспечить её прочность и герметичность, чтобы раствор не вытекал во время заливки.
- Подготовить основание к нанесению. Для цементного состава бетон увлажняют, а лишнюю воду удаляют: поверхность должна быть влажной, но без луж. Следуйте технической карте выбранного материала.
- Приготовить смесь. Использовать чистую воду и соблюдать пропорции производителя. Перемешать материал механически до однородной консистенции, не добавляя воду сверх нормы.
- Выполнить подливку. Подавать смесь непрерывно с одной стороны опорной плиты, чтобы она равномерно заполняла пространство и вытесняла воздух.
- Обеспечить твердение. Защитить свежий состав от неблагоприятных условий и не допускать воздействия вибрации, если она может нарушить сцепление. Срок передачи нагрузки определяют по проекту и технической документации.
Опалубка и заливка
Опалубка должна выдерживать давление свежей смеси и не иметь щелей, через которые состав может вытечь. Перед заливкой проверьте герметичность стыков и предусмотрите удобную сторону подачи материала.
Подливку выполняют непрерывно с одной стороны конструкции. Такой способ помогает смеси проходить под плитой и уменьшает риск образования воздушных полостей. Необходимо убедиться, что состав заполнил весь предусмотренный проектом объём.
Как выбрать подходящий состав
При выборе между Mapefill и Mapefill 10 учитывают толщину слоя, размер полости, конфигурацию опорной плиты и требования проекта. Для больших объёмов, толстых слоёв, динамических нагрузок или нестандартных условий нужно дополнительно сверить решение с технической поддержкой MAPEI.
Если проект предусматривает не подливку опорной плиты, а установку отдельного крепежа в бетон, может потребоваться другая технология и специальный анкерный материал. Подливочный состав не следует автоматически считать заменой проектному креплению.
Типичные ошибки при подливке
- Заливка по непрочному, гладкому или загрязнённому бетону.
- Негерметичная опалубка и утечка раствора.
- Нарушение пропорции воды или повторное разбавление уже приготовленной смеси.
- Подача состава одновременно с нескольких сторон, из-за чего может запираться воздух.
- Смещение опоры или анкерных элементов во время заливки.
- Передача вибрации и нагрузки до достижения требуемой прочности.
- Выбор материала без проверки толщины слоя, температуры и проектных нагрузок.
Итог
Анкеровка металлоконструкций и промышленного оборудования требует точной подготовки бетонного основания, устойчивой опалубки, правильного замеса и непрерывной заливки. Mapefill и Mapefill 10 предназначены для подливки и фиксации опор в соответствующих проекту условиях; окончательный выбор следует делать по технической документации MAPEI и требованиям проекта.
Важно: характеристики и рекомендации в статье приведены для общего ознакомления. Перед работами проверьте актуальную техническую карту, требования проекта и условия применения на объекте.
Материал подготовлен на основе описаний продукции и отраслевого решения, опубликованных на официальном сайте MAPEI.
